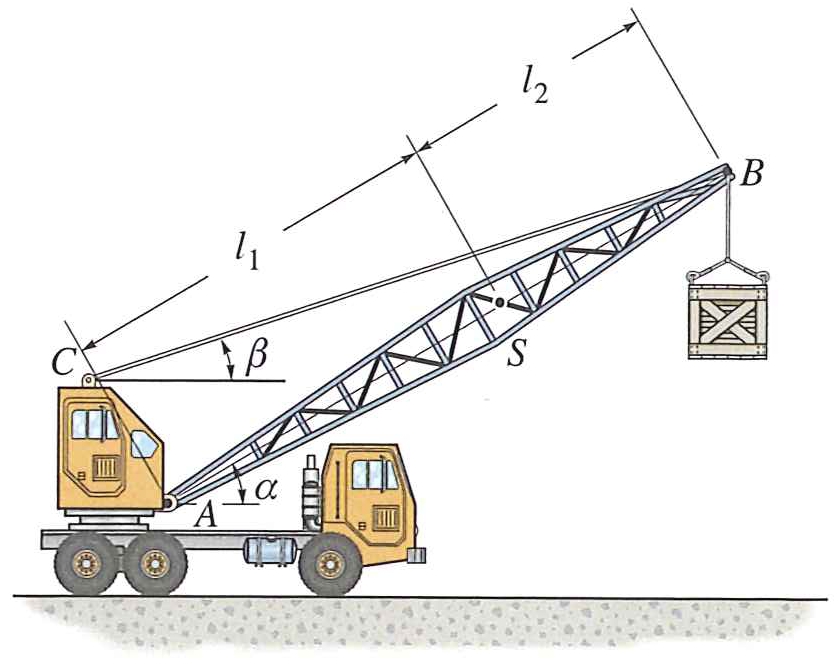

Ein Kranauslegers \(AB\) mit der Gewichtskraft \(G = 2600 \text{N}\) und dem Schwerpunkt S ist gegeben. Der Ausleger wird von einem Gelenk in A und dem Seil \(BC\) getragen. Die Last \(P = 5000 \text{N}\) ist an einem in \(B\) befestigten Seil aufgehängt. Zeichne das Freikörperbild und erkläre die Bedeutung jeder Kraft.
Geg.: \(l_1 = 6 \text{m}\), \(l_2 = 4 \text{m}\), \(\alpha = 30^{\circ}\), \(\tan \beta = 5/12\)
